Práctica 5 - Mando de un contactor con realimentación y a impulsos

AUTOMATISMOS

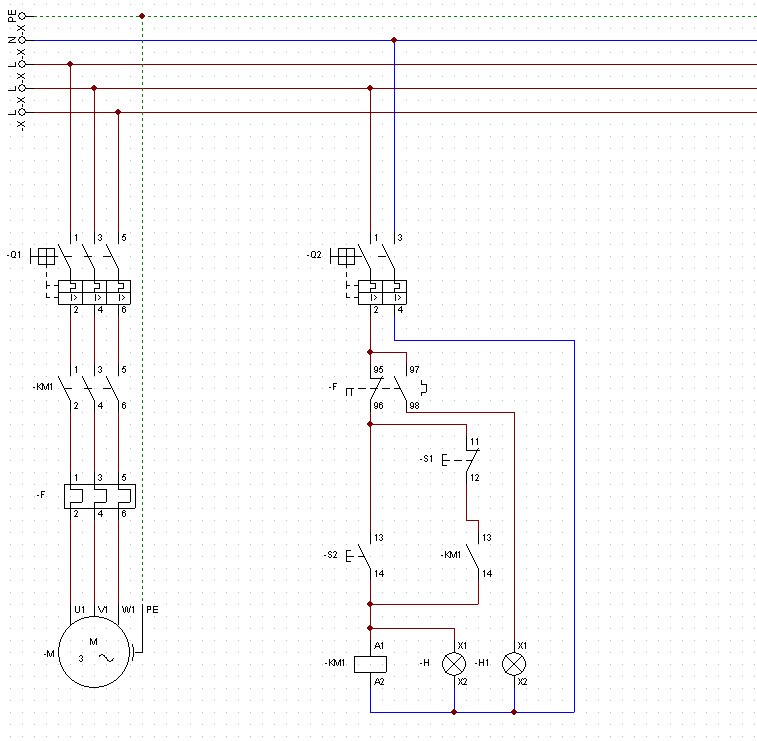

PRACTICA 5 Mando de un contactor con realimentación y a impulsos

COMPONENTES:
1 Magnetotermico trifesico.
1 Magnetotermico monofasico.
1 Rele termico.
1 Contactor.
1 Pulsador de marcha.
1 Pulsador de paro.
1 Motor.
2 Bombillas.

MEDICONES Y DIFICULTADES:
En el esquema de potencia el voltaje es de 35v y en el esquema de marcha son 220v.

Practica 4 mando de un motor trifasico a impulsos

AUTOMATISMOS
Práctica 4 - mando de un motor trifasico a impoulso

Componentes:
-Magnetotérmico trifásico
-Magnetotérmico monofásico
-Relétérmico
-2 Pulsadores de marcha
-2 bombillas
-Contactor trifásico
-Motor

Mediciones y dificultades
En esquema de potencia el voltaje es de 35 V, y en el de mando es de 220 V.Intesidad era de 1,5A

Práctica 3: Concator a impulsos desde 2 puntos

AUTOMATISMOS
Práctica 3 - Mando de un contactor a impulsos desde 2 puntos.

Componentes:
-Magnetotérmico trifásico
-Magnetotérmico monofásico
-Relétérmico
-2 Pulsadores de marcha
-2 bombillas
-Contactor trifásico
-Motor

Mediciones y dificultades
En esquema de potencia el voltaje es de 35 V, y en el de mando es de 220 V.
No encontramos ninguna dificultad en esta práctica.

AUTOMATISMOS

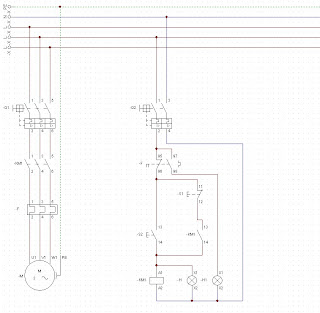

PRACTICA:5 Mando de un contactor con realimentación y a impulsos

Componentes:
1 magnetotermico trifasico.
1 magnetotermico monofasico.
1 Reletermico.
1 Contactor.
1 Pulsador de marcha..
1 Pulsador de paro.
2 bombillas.
1 Motor.

MEDICIONES Y DIFICULTADES:
La medicion en el esquema de mando 220v y en el esquema de potencia 35v.
La dificultad que nos encontramos en esta práctica es la de un cable de conexión U1 (motor) que estaba suelto y no hacia conexión en la borna.

Automatismos - Práctica 2: Mando de un contactor a impulsos

AUTOMATISMOS
Práctica 2 - Mando de un contactor a impulsos

Componentes:
-Magnetotérmico trifásico
-Magnetotérmico monofásico
-Relétérmico
-Pulsador de marcha
-2 bombillas
-contactor trifásico
-Motor

Dificultades

Al principio no nos funcionaba el circuito de mando porque las dos partes del contactor no estaban bien unidas, por lo tanto no hacian contacto y no arrancaban correctamente el motor. Solo hemos tenido que apretar los tornillos que tiene el contactor en la parte central y hemos solucionado el problema.

Práctica 8 - Instalación electrica de una industria

PRACTICA 8 - 3 CIRCUITOS INDIVIDUALES,Nave,Oficina y Hall.
En nuestra tercera práctica utilizamos: 3 magnetotérmicos,4 cajas de registro, tubo corrugado, 3 bombillas, 1 enchufe, 2 conmutadores, un interruptor de cruce,un pulsador y un timbre.



Complicaciones: En este circuito encontramos la complicación en el circuito multifilar, dibujamos demasiadas conexiones en las 4 cajas de empalme y esto dificultaba mucho la comprensión del circuito.
Tardamos sobre 20 minutos en ponernos de acuerdo,después de solucionar esto, nos pusimos mano a la obra con otra complicación: la conexión del imterruptor de cruce, que consegimos resolver con gran esfuerzo y satisfacción, cada parte del circuito la dividimos en 3 magnetotermicos para así abastecer Nave,Oficina y Hall. Cada uno de los miembros del grupo nos encargamos de las conexiones de un magnetotérmico.
No encontramos mayor difilcutad.

Práctica 7 - Instalacion con 3 magnetotérmicos, 4 cajas de empalme y elementos

PRACTICA 7

En nuestra segunda practica utilizamos estos elementos:Magnetotérmico,1 interruptor,2 cajas de registro,3 lamparas y 2 conmutadores y un timbre.
Complicaciones: Tuvimos unos pequeños percances a la hora de interpretar el esquema unifilar y en la conexión de comuntadores los cuales no habiamos utilizado hasta hora, después de esto no encontramos mayor compiclacion que la de trabajar a contrareloj por terminar dicha practica antes de cuncluir la jornada estudiantil,la finalizamos con exito y en el plazo acordado.

Practica 5 - Instalacion de dos lámparas en serie

PRACTICA 5 - 2 LAMPARAS EN SERIE
Primera practica en circuitos,hemos utilizado los siguientes elementos para su montaje:Magnetotérmico,un interruptor,2 bombillas,2 portalamparas y 30cm de Fase(Negro)y 30cm de Neutro(Azul).

Práctica 6 - Acodicionamiento de 2 lámparas en paralelo

Acondicionamiento de 2 lámparas en paralelo

Elementos necesarios:
Mangetotérmico, 4 canalizaciones, 2 portalámparas, 1 interruptor, 2 bombillas, 1 cajetin, cable fase y N de 2.5 mm cuadrados de sección.





a) ¿Que le ocurre a E2 si quitamos E1 en el caso B?
Nada por que están conectadas en paralelo.

b) ¿Que le ocurre a E2 si unimos con un conductor los bornes del portalámparas de E1 en el caso C?
Que se produce un cortocircuito.

c) ¿Que le ocurre a E1 si fundimos E2 en el caso A?
Nada porque están conectadas en paralelo.

d) ¿Que lampara recibe mayor tensión en el caso B?
Ambas reciben la misma tensión al estar conectadas en paralelo.

e) ¿Porqué lampara pasa mayor intensidad?
Por las dos pasa la misma intensidad.

f) ¿Qué tiene mayor resistencia, una sola lámpara o el conjunto de las 2 en cualquiera de los casos?
Una sola lámpara tiene mas resistencia porque está en paralelo.

g) ¿Que tendrá mayor resistencia una sola lámpara o el conjunto del alumbrado de una feria?
Una sola lámpara.
