practica 5:Instalación de dos lámparas en paralelo

lunes, 24 de mayo de 2010



OBJETIVOS: Realizar la instalación de dos lámparas en paralelo. Verificar el funcionamiento de los circuitos en paralelo.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. Fase: Color Negro. Neutro: Color Azul. Tierra: Verde-Amarillo

practica 8: ,ele :Instalación de tres lámparas, montaje serie-paralelo.



OBJETIVOS: Realizar la instalación de dos lámparas en serie, en paralelo con otra lámpara.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. Fase: Color Negro. Neutro: Color Azul. Tierra: Verde-Amarillo

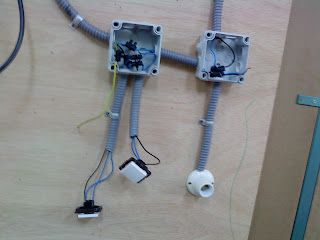

practica 17:Instalación conmutada de una lámpara, desde tres puntos.Conmutadores de cruzamiento.


OBJETIVOS: Realizar la instalación de una lámpara con encendido-apagado desde tres lugares distintos. Este circuito lo encontramos principalmente en:

a) Los dormitorios principales, donde se dispone de un conmutador a la entrada del dormitorio y otro dos en el cabecero de la cama.

b) Estancias con tres puertas de entrada.

c) Pasillos de más de 10 metros de longitud.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro.

Utilizaremos los siguientes colores del aislante de los cables:

• Negro: Para el cable de Fase.

• Azul: Para el cable de neutro.

• Verde-amarillo: Protección eléctrica de la luminaria.

• Marrón: Para los “vueltas” de los conmutadores.


practica 17:Un motor trifásico M1 tiene dos sentidos de giro, y otro M2, solamente uno. El motor M2 esta en marcha cuando lo está el M1, con una salve


Un motor trifásico M1 tiene dos sentidos de giro, y otro M2, solamente uno. El motor M2 esta en marcha cuando lo está el M1, con una salvedad: Cuando el M1 gira en un sentido, el M2 arranca al mismo tiempo y cuando el M1 gira en sentido contrario, trancurre un cierto tiempo hasta que el M2 arranca.

practica 18: ,ele :Instalación conmutada de una lámpara desde cuatro puntos.



OBJETIVOS: Realizar la instalación de una lámpara con encendido-apagado desde cuatro o más lugares distintos.

practica 25: Instalación automático de escalera


Funcionamiento:

El alumbrado de escalera suele instalarse en zonas de paso común dentro de una comunidad de vecinos, por ejemplo la luz de los pasillos en los bloques de viviendas. En este tipo de instalaciones el apagado de las luces se hace de forma automática, pasado un tiempo desde que se pulsa a cualquier pulsador instalado al efecto.

Para este tipo de instalaciones se utiliza, además de los pulsadores y puntos de luz necesarios en cada planta, un dispositivo que se encarga de la tarea de conectar y desconectar la corriente que pasa por los puntos de luz y que incorpora un temporizador que lo programamos para desempeñar la tarea. Nosotros hemos utilizado el modelo T- 20 de la empresa ORBIS.

El esquema de conexión del circuito depende del tipo de instalación que realicemos (3 ó 4 hilos), por lo que debemos seguir las indicaciones del fabricante para la correcta instalación, ya que existen en el mercado dispositivos que sólo soportan uno de los modos y otros que debemos configurarlos antes de conectarlos, como es nuestro caso.

Las características del T-20 son las siguientes:

Descripción: Automático de escalera modular con mando de conexión permanente o funcionamiento automático, poder de ruptura de 10 A.

• Un módulo de anchura.

• Selector frontal de temporización.

• Rearmable.

• Mando manual: automático o permanente.

• Válido para instalaciones con 3 ó 4 hilos mediante conmutador.

• Temporización de 45 segundos a 7 minutos.

• Lámparas de neón admisible hasta 50 mA.

Practica 22: Punto de luz conmutado, punto de luz simple, enchufe de corriente y pulsador con timbre

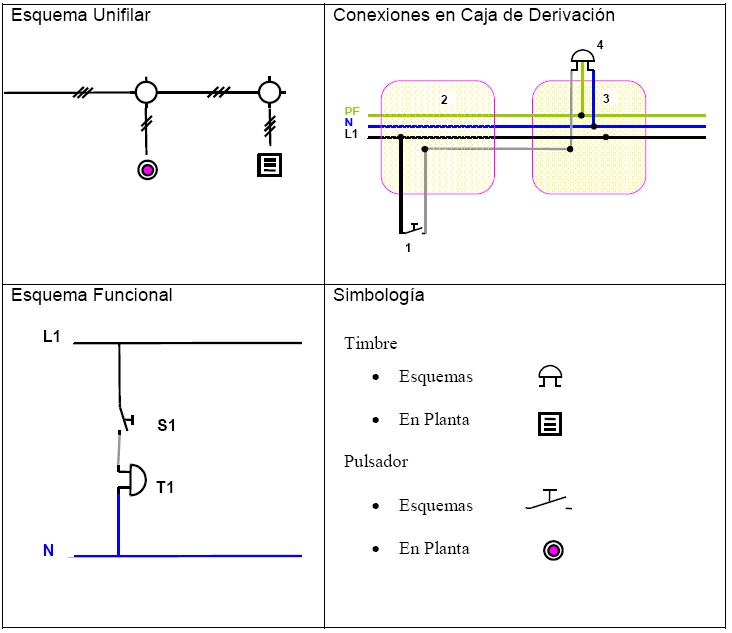

PRÁCTICA 12. Timbre accionado por pulsador


OBJETIVOS: La instalación de un timbre accionado por pulsador.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. La instalación del timbre, aún sin ser un elemento de alumbrado, se conecta en el circuito C1 de las instalaciones interiores en la vivienda (circuito de alumbrado).

Los timbres pueden ser de varios tipos, siendo los principales:

• Los Zumbadores eléctricos.

• Los Timbres de campana.

• Los Timbres de dos tonos o ding-dong.

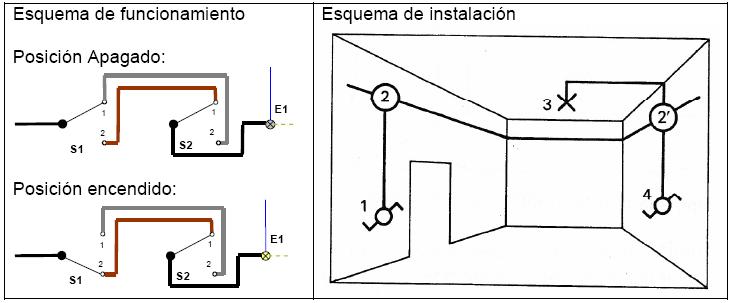

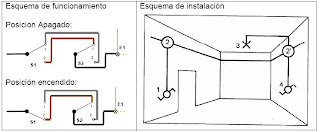

PRACTICA 11. Luz conmutada desde dos puntos.








OBJETIVOS: Realizar la instalación de una lámpara con encendido-apagado desde dos lugares distintos. Este circuito lo encontramos principalmente en:

a) Los dormitorios no principales, donde se dispone de un conmutador a la entrada del dormitorio y otro en el cabecero de la cama.

b) Estancias con dos puertas de entrada.

c) Pasillos de más de 5 metros de longitud.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro.



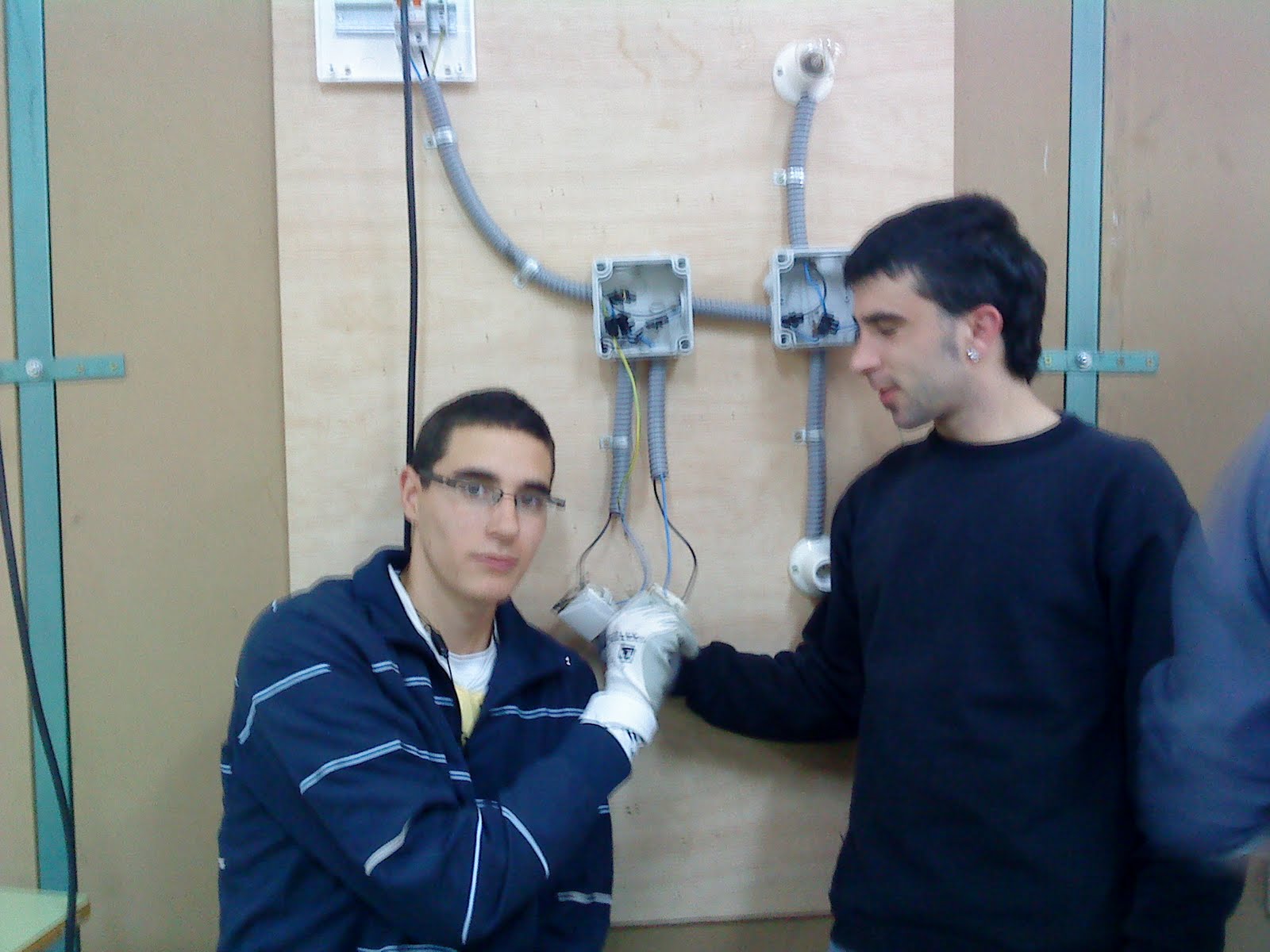

10 Instalación dos lámparas con encendido alternativo mediante conmutador.



OBJETIVOS: Realizar la instalación de dos lámparas con encendido alternativo mediante conmutador. Estudiar el funcionamiento del conmutador.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro.


9 Instalación de tres lámparas, montaje paralelo-serie



OBJETIVOS: Realizar la instalación de dos lámparas en paralelo, en serie con otra lámpara.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. Fase: Color Negro. Neutro: Color Azul. Tierra: Verde-Amarillo


PRÁCTICA 7. Instalación de una lámpara con dos interruptores en paralelo


OBJETIVOS: Realizar la instalación de dos interruptores en paralelo. Estudiar el funcionamiento de cualquier tipo de sensor conectado en paralelo.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. Fase: Color Negro. Neutro: Color Azul. Tierra: Verde-Amarillo

practica 6 ,ele : Instalación de una lámpara con dos interruptores en serie



OBJETIVOS: Realizar la instalación de dos interruptores en serie. Estudiar el funcionamiento de cualquier tipo de sensor conectado en serie.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. Fase: Color Negro. Neutro: Color Azul. Tierra: Verde-Amarillo


PRACTICA 5: ele :Instalacion de 2 lampras en paralelo

ESQUEMAS:

PRÁCTICA 5: Instalación de dos lámparas en paralelo.

OBJETIVOS: Realizar la instalación de dos lámparas en paralelo. Verificar el funcionamiento de los circuitos en paralelo.

PROCEDIMIENTOS: Se realizarán con cable flexible de cobre y aislamiento de PVC y de sección 1,5mm2 , bajo tubo corrugado de 16mm. de diámetro. Fase: Color Negro. Neutro: Color Azul. Tierra: Verde-Amarillo


ele practica 4:Instalación de dos lamparas en serie

viernes, 16 de abril de 2010


practica 4: Instalación de 2 lamparas en serie

video

practica 3: instalacion de un punto de luz simple


Instalación de un punto de luz simple

video

practica 8 ele

martes, 13 de abril de 2010


practica 8: Instalación de 3 lampras en serie-paralelo

practica 3:Instalación de un punto de luz simple

lunes, 5 de abril de 2010




video

Para la instalación de un punto de luz simple hemos seguido el esquema funcional y multifilar que nos indican las conecxiones de la bombilla en la caja de derivacion y la toma de corriente


Practica 11: Inversión de giro de un motor trifásico

lunes, 22 de marzo de 2010

Con enclavamiento eléctrico: En ciertas ocasiones en la industria es necesario desarrollar sistemas de seguridad que eviten que se puedan llevar a cabo dos acciones simultaneas que son opuestas. Por ejemplo, una cinta transportadora puede tener que invertir el sentido de su marcha en un momento dado. Se conseguirá cambiando el sentido de giro del motor, simplemente. Lo que se debe evitar es que de forma accidental al motor de esta cinta le lleguen ordenes opuestas, no puede girar a la derecha y a la izquierda simultáneamente! A fin de evitar situaciones de este tipo, se precisa el enclavamiento eléctrico. En él lo que ocurre es que tenemos dos contactores K1 y K2 y cuando uno esta activado no dejará al otro ponerse en marcha. Supongamos un circuito que alimenta un motor que gira a derecha e izquierda. Supongamos que disponemos de dos contactores, uno de ellos, K1, está conectado de manera tal que cuando se active el motor empezará a girar a derecha y el otro contactor, K2, hará que el motor gire a izquierda. En este caso, con el circuito parado, podremos actuar sobre K1 o K2 y el circuito pondrá en marcha el motor. De lo que se trata, si hemos pulsado K1 y el motor se encuentra girando a derecha es de que el propio circuito esté dotado de algún sistema que nos impida actuar sobre K2, evitando dar ordenes inversas al mismo dispositivo. De la misma forma Cuando K2 esté activo K1 no podrá activarse. Es decir que ambos contactores estarán enclavados entre sí. Además de los enclaves eléctricos existen enclaves mecánicos y programados. En cualquier caso la función es la misma. Para crear enclavamientos eléctricos precisamos de más contactos auxiliares (en adelante "c.aux.") que los que trae nuestro contactor. Siempre que no tengamos suficientes c.aux. en el contactor, disponemos de cuerpos de contactos auxiliares. Estos cuerpos se encajan mecánicamente en el contactor, formando así una sola pieza. El cuerpo de c.aux. se accionará siempre a la vez que el contactor de forma mecánica. La función de este cuerpo es la de proporcionarnos un mayor control sobre el circuito dándonos cuatro c.aux más, que podrán ser normalmente abiertos y/o normalmente cerrados.


Herramientas:

-destornilladores
-alicates de corte
-tijeras

Materiales:

-2pulsadores de marcha
-2pulsadores de paro
-cable
-magnetotermicos
-bornas de coneccion
-2contactor
-2rele termico

Poroceso:
par montar esta practica hemos seguido paso a paso el esquema de montaje y mando

pract 7:Mando de un contactor automantenido. Prioridad Paro sobre marcha, desde 2 puntos

Herramientas:

-destornilladores
-alicates de corte
-tijeras

Materiales:

-2pulsadores de marcha
-2pulsadores de paro
-cable
-magnetotermicos
-bornas de coneccion
-contactor
-rele termico

Poroceso:
para montar esta practica hemos seguido paso a paso el esquema de montaje y mando

video:

Pract 6: Arranque y parada de un motor trifásico desde 2 puntos diferentes

jueves, 18 de marzo de 2010




Herramientas:

-destornilladores
-alicates de corte
-tijeras

Materiales:

-2pulsadores de marcha
-2pulsadores de paro
-cable
-magnetotermicos
-bornas de coneccion
-contactor
-rele termico

Poroceso:
par montar esta practica hemos seguido paso a paso el esquema de montaje y mando

practica 9:arranque y parada de un motor trifásico desde dos puntos independientes con selector de posición




Herramientas:

-destornilladores
-alicates de corte
-tijeras

Materiales:

-bombillas
-2pulsadores de marcha
-2pulsadores de paro
-cable
-magnetotermicos
-bornas de coneccion
-2contactor
-2rele termico
-1kontactor auxiliar
-selector de posicion
Poroceso:
par montar esta practica hemos seguido paso a paso el esquema de montaje y mando

video de muestra:

Practica 8:Arranque de dos motores trifásicos independientes


Herramientas:

-destornilladores

-alicates de corte

-tijeras


Materiales:


-2pulsadores de marcha

-2pulsadores de paro

-cable

-magnetotermicos

-bornas de coneccion

-2contactor

-2rele termico

-bombillas


Poroceso:

par montar esta practica hemos seguido paso a paso el esquema de montaje y mando


video:




pract. 5:arranque y parada de un motor trifasico

miércoles, 17 de marzo de 2010




Herramientas:

-destornilladores
-alicates de corte
-tijeras

Materiales:

-2pulsadores de marcha
-2pulsadores de paro
-cable
-magnetotermicos
-bornas de coneccion
-contactor
-rele termico

Poroceso:
par montar esta practica hemos seguido paso a paso el esquema de montaje y mando

pract 4: Mando de un contactor a impulso automatico



Materiales:

-magnetotermicos
-pulsador de marcha
-pulsador de paro
-contactor
-rele termico
-cable
-bornas de coneccion

Herramientas:

-tijeras
-destornillador estrella y plano
-alicates de corte

Proceso
para montar esta pract. se va siguiendoo los pasos a seguir que indica el esquema

pract 3:mando de un contactor a impulso desde 2 puntos

martes, 16 de marzo de 2010



Materiales:

-pulsadores
-cables
-magnetotermicos
-contactor
-rele termico
-bornas de coneccion

Herramientas:

-destornilladores
-cortacables

video de comprobacion


Proceso:

para llevar a cabo esta practica hemos seguido paso a paso el esquema que el profesor nos a dado

practica 10:Mando de 2 motores trifásicos dependientes entre sí

lunes, 15 de marzo de 2010

ESQUEMA DE POTENCIA Y MANDO
CABLEADO SOBRE EL TABLERO
Materiales Empleados:

2 Relés termicos tri fasicos y 1 monofasico
2 Relés magnetotérmicos
2 Contactores
12 Bornas de conexión
2 Bombillas
2 Pulsadores: 1 de marcha y otro de paro
1 Royo de cable

Herramientas Utilizadas:

Alicates de corte
Destornillador estrella
Destornillador fino, plano

Practica 3 Instalación de un punto de luz simple.

martes, 2 de febrero de 2010

practica 2: Instalación de varias tomas de corriente, base de enchufe, juntas.

martes, 19 de enero de 2010
















Materiales necesarios:

borna de conexión
1 cuadro privado de protección
2 cajas de empalmes
1 magnetotermico diferencial
1 tablón de madera
6 fichas de empalme
2 tomas de corriente
6 tornillos
6 grapas

Herramientas necesarias:

-destornillador estrella
-destornillador plano
-martillo
-alicates de corte
-lápiz

proceso:
Cogemos los materiales y herramientas adecuadas.
Despues atornillamos el cuadro privado de protección en la parte superior izquierda, y 2 cajas de empalmes en la parte central del tablon,colocaremos a continuación el magnetotermico en el carril din del cuadro privado y la borna también,posteriormente meteremos los tubos coarrugados en el cuadro privado y en las cajas de empalmes y por ultimo colocaremos 2 tomas de corriente debajo de la caja de empalmes y uniremos la fase del magnetotermico con la toma de corriente mediante una ficha de empalme aremos el mismo proceso con el neutro del magnetotermico y con el tierra de la borna .



Practica 2: Mando de un contactor a impulso.


Herramientas necesarias:

-destornillador de estrella
-destornillador plano
-alicates de corte

Materiales necesarios:

-cables
-rele termico
-contactor
-magnetotermico
-bornas de conexión
-pulsador

Proceso:
seguir el esquema de potencia y el esquema de mando

Práctica nº 1: esquema de montaje de una toma de corriente

viernes, 15 de enero de 2010

Materiales necesarios:

1 borna de conexión
1 cuadro privado de protección
1 cajas de empalmes
1 toma de convección
1 magnetotermico diferencial
1 tablón de madera
3 fichas de empalme
1 tomas de corriente
6 tornillos
3 grapas

Herramientas necesarias:

-destornillador estrella
-destornillador plano
-martillo
-alicates de corte
-lápiz

proceso:
Cogemos los materiales y herramientas adecuadas.
Despues atornillamos el cuadro privado de protección en la parte superior izquierda, y la caja de empalmes en la parte central del tablon,colocaremos a continuación el magnetotermico en el carril din del cuadro privado y la borna también,posteriormente meteremos los tubos coarrugados en el cuadro privado y en la caja de empalmes y por ultimo colocaremos la toma de corriente debajo de la caja de empalmes y uniremos la fase del magnetotermico con la toma de corriente mediante una ficha de empalme aremos el mismo proceso con el neutro del magnetotermico y con el tierra de la borna .

Practica 1: Mecanizado cuadro eléctrico

miércoles, 13 de enero de 2010


MATERIALES:
-tablon
-canaletas
-carril DIN
-tornillos
-botonera
-puntillas

HERRAMIENTAS:
-destormillador de estrella
-destornillador plano
-serrucho
-lima
-martillo

PROCESO DE CONTRUCION:
Se dibuja el boceto , lo acotamos , a continuacion cogemos los materiales y herramientas. En el tablon dibujamos el croquis de lo que va a ser el cuadro electrico final. Cuando ya este todo dibujado y medido , empezamos atornillando las canaletas y los carriles DIN en el tablon. Finalmente clavaremos las puntillas que van a fijar la botonera en la parte inferior , vertical del tablon.

Instalaciones realizadas en el taller de inslaciones de electrotecnia

lunes, 4 de enero de 2010

Aqui podemos observar algunas de las instalaciones realizadas durante el curso en el taller de electrotecnia.
